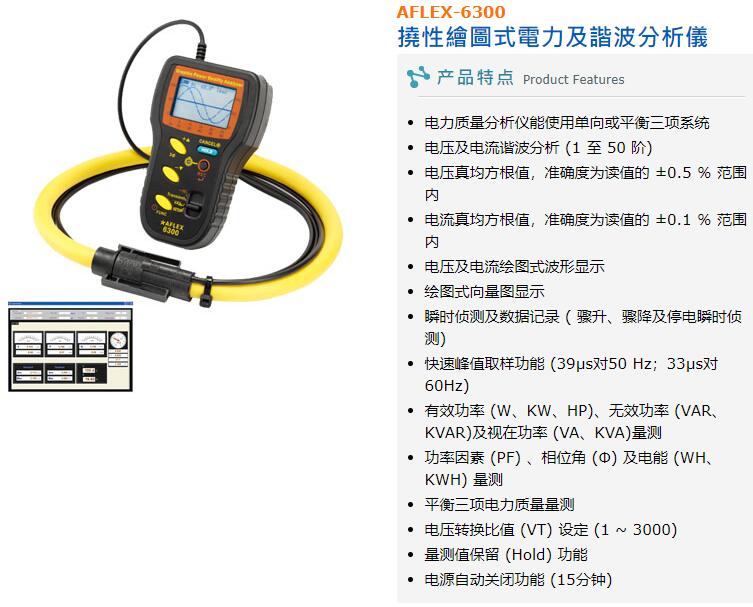

泰仕AFLEX-6300繪圖式電力及諧波分析儀_AFLEX6300柔性鉗表
電器規格: (23℃±5℃)
有效功率?(AC Watt):
|
范圍
|
分辨率
|
讀值誤差
|
|
|
> 20 V?和?>?30A
|
< 20V?或?<?30A
|
||
|
10.0 – 999.9 W
|
0.1W
|
±1% of Range ±0.3W
|
±2% of Range
|
|
1.000 – 9.999 KW
|
0.001 KW
|
±1% of Range ±0.003KW
|
±2% of Range
|
|
10.00 – 99.99 KW
|
0.01 KW
|
±1% of Range ±0.03KW
|
±2% of Range
|
|
100.0 – 999.9 KW
|
0.1 KW
|
±1% of Range ±0.3KW
|
±2% of Range
|
|
1000 – 9999 KW
|
1 KW
|
±1% of Range ±3KW
|
±2% of Range
|
視在功率?(AC Apparent Power, VA):
|
范圍
|
分辨率
|
讀值誤差
|
|
|
> 20 V?和?>?30A
|
< 20V?或?<?30A
|
||
|
10.0 – 999.9 VA
|
0.1VA
|
±1% of Range ±0.3VA
|
±2% of Range
|
|
1.000 – 9.999 KVA
|
0.001 KVA
|
±1% of Range ±0.003KVA
|
±2% of Range
|
|
10.00 – 99.99 KVA
|
0.01 KVA
|
±1% of Range ±0.03KVA
|
±2% of Range
|
|
100.0 – 999.9 KVA
|
0.1 KVA
|
±1% of Range ±0.3KVA
|
±2% of Range
|
|
1000 – 9999 KVA
|
1 KVA
|
±1% of Range ±3KVA
|
±2% of Range
|
無效功率?(AC Reactive Power, VAR):
|
范圍
|
分辨率
|
讀值誤差
|
||
|
> 20 V?和?>?30A
|
< 20V?或?<?30A
|
|||
| 10.0–999.9 VAR | 0.1VAR | ±1% of Range ±0.3VAR | ±2% of Range | |
| 1.000–9.999 KVAR | 0.001 KVAR | ±1% of Range ±0.003KVAR | ±2% of Range | |
| 10.00–99.99 KVAR | 0.01 KVAR | ±1% of Range ±0.03KVAR | ±2% of Range | |
| 100.0–999.9 KVAR | 0.1 KVAR | ±1% of Range ±0.3KVAR | ±2% of Range | |
| 1000 – 9999 KVAR | 1 KVAR | ±1% of Range ±3KVAR | ±2% of Range | |
功率因素?(PF)
|
范圍
|
分辨率
|
誤差
|
|
|
> 20 V?和?>?30A
|
< 20V?或?<?30A
|
||
|
0.000 – 1.000
|
0.001
|
± 0.04
|
±0.1
|
交流電流
|
范圍
|
分辨率
|
讀值誤差
|
|
3A?–?300.0A
|
0.1A
|
±1% of Range ±0.3A
|
|
300.0 –?3000A
|
0.1A?/?1A
|
±1% of Range ±3A
|
交流電壓?(過載保護AC 800V)
|
范圍
|
分辨率
|
讀值誤差
|
|
4.0 V – 600.0 V
|
0.1 V
|
±0.5% ± 5dgts
|
交流電壓諧波百分比
|
范圍
|
分辨率
|
誤差
|
|
1 – 20th
|
0.1%
|
±2%
|
|
21 – 50th
|
0.1%
|
4% of reading ±2.0%
|
交流電壓諧波強度
|
范圍
|
分辨率
|
誤差
|
|
1 – 20th
|
0.1%
|
±2% ± 0.5V
|
|
21 – 50th
|
0.1%
|
4% of reading ±0.5V
|
交流電流諧波百分比
|
范圍
|
分辨率
|
誤差
|
|
1 – 20th
|
0.1%
|
±2%
|
|
21 – 50th
|
0.1%
|
±6%
|
交流電流諧波強度?(電流真均方根值<300A時，能有正確的1~50次電流諧波強度量測)
|
范圍?(0-300A)
|
分辨率
|
誤差
|
|
1 – 20th
|
0.1%
|
±2% of range ±0.4A
|
|
21 – 50th
|
0.1%
|
±4% of range ±0.4A
|
交流電流諧波強度?(AC3000A>真均方根值>300A時，能有正確的1~50次電流諧波強度量測)
|
范圍
|
分辨率
|
誤差
|
|
1 – 20th
|
0.1%
|
±2% of range ±40A
|
|
21 – 50th
|
0.1%
|
±4% of range ±40A
|
相位角?(Φ, V > 20V, A >?30A)
|
范圍
|
分辨率
|
誤差
|
|
-180° to 180°
|
0.1°
|
± 2°
|
|
0° to 360°
|
0.1°
|
± 2°
|
總諧波失真
|
范圍
|
分辨率
|
誤差
|
|
0.0 – 20%
|
0.1%
|
± 2%
|
|
20 – 100%
|
0.1%
|
± 7%
|
|
100 – 999.9 %
|
0.1%
|
± 11%
|
交流電壓峰值?(均方根值> 20V)?或
交流電流峰值?(均方根值>30A)
|
范圍
|
取樣時間
|
讀值誤差
|
|
50 Hz
|
39 μs
|
± 5% ± 50 digits
|
|
60 Hz
|
33 μs
|
± 5% ± 50 digits
|
交流電壓頻率?(均方根值?> 20V)?或
交流電流頻率?(均方根值?>?30A?)
|
范圍
|
分辨率
|
誤差
|
|
46 – 65
|
0.1
|
± 0.3Hz
|
一般規格:
|
撓性線長度:
|
610mm?(24”)
|
|
最小彎曲直徑:
|
35mm
|
|
探測環連接頭直徑:
|
23mm
|
|
連接頭纜線直徑:?????
|
14mm
|
|
撓性纜線線長:
|
1700mm
|
|
輸出纜線線長:
|
1700mm
|
|
內存容量:
|
512K bytes
|
|
最大瞬時偵測值:
|
32000
|
|
儀器尺寸:
|
130mm(長) x?80mm(寬)x?43mm(高)
5.1”(長) x?3.1”(寬) x?1.7”(高)
|
|
電池:
|
3號AA 1.5V x 2
|
|
顯示:
|
點矩陣式LCD (128 X 64)?加背光
|
|
范圍選擇:
|
自動
|
|
過載警示:
|
OL
|
|
消耗電流:
|
約10mA
|
|
自動關機:
|
15分鐘
|
|
LCD更新時間:
|
每秒2次
|
|
取樣率:
|
512 (電壓或電流)
256 (瓦特)
|
|
工作溫度:
|
-10°C ~ 85°C
|
|
工作濕度:
|
15% ~ 85%相對濕度
|
|
量測高度:
|
最高至2000M
|
|
儲存溫度:
|
-20°C ~ 85°C
|
|
儲存濕度:
|
15% ~ 85%相對濕度
|
|
重量:
|
430g (含電池)
|
|
附件:
|
測試棒
說明書?x 1
1.5V電池?x 2
攜帶箱?x 1
軟件光盤?x 1
軟件說明書?x 1
|
